メッセージ終了点

メッセージ終了点はいくつかの相互作用図において利用され、拾得メッセージや消失メッセージを表現するために利用されます。これらのメッセージを作成するためには、メッセージ終了点をダイアグラム内に配置してください。

シーケンス図では、メッセージを適切なライフラインからメッセージ終了点にドラッグしてください。タイミング図では、ライフラインに接続されたメッセージを時間制約を満たすようにメッセージ終了点に接続してください。

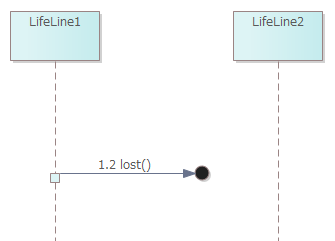

次の例では、シーケンス図における消失メッセージの例です。
