ダイアグラムゲート

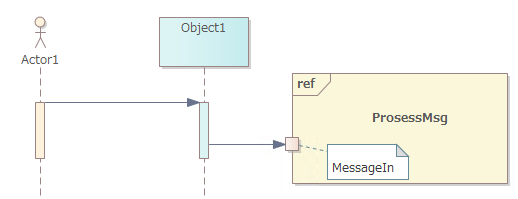

ダイアグラムゲートは相互作用の複合フラグメントから外に出るメッセージや外から来るメッセージを表現するために利用されるものです。複合フラグメントは、外部からメッセージを受け取ったりメッセージを送付したりする必要があることがあります。内部ではこの要求を実現するためにメッセージを記述しますが、複合フラグメントのフレームの境界を示すダイアグラムゲートを利用できます。これにより、外部のメッセージと内部のメッセージの関係を明確にできます。





ダイアグラムゲートは、シーケンス図・タイミング図・相互作用概要図などの振る舞い図や、相互作用の利用・複合フラグメントなどと関連して利用されます。



ダイアグラムゲートは、対象のシーケンス図をダイアグラムフレームとして表示する場合には非表示になります。





ツールボックスのアイコン
