ユースケースの拡張点

拡張点を利用すると、ユースケースの振る舞いが変わる場所を明示的に指定できます。この拡張点を示すための仕様は、文章として自由に記述できます。



拡張点で指定された振る舞いの変更が起きる条件は、ノートを利用して明確にするか、あるいは拡張の関係に明記します。





利用手順:

コンテキストメニュー

対象のユースケース要素を右クリック | 追加設定 | 拡張点の定義と編集





拡張点

拡張点を操作するには、次の手順で行います。



#

操作方法

1

ユースケースを右クリックして、コンテキストメニューを表示します。

2

「追加設定 | 拡張点の定義と編集」 を選択します。

3

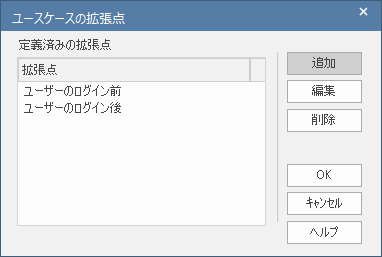

ユースケースの拡張点ダイアログが表示され、定義済みの拡張点が一覧に表示されます。

4

追加ボタンを押すか一覧を右クリックすることで、拡張点の追加や編集ができます。





ユースケースに拡張点を追加する

項目

説明

定義済みの拡張点

対象のユースケースに定義されている拡張点の情報です。

追加

このボタンを押すと、拡張点の内容の情報を入力するためのダイアログが表示されます。

内容を入力すると、その内容が一覧に追加されます。

編集

編集対象の項目を一覧から選択した状態でこのボタンを押すと、拡張点の内容を編集するためのダイアログが表示されます。

内容を更新すると、一覧に反映されます。

削除

対象の項目を一覧から選択してこのボタンを押すと、該当の項目を削除します。

OK

OKボタンを押すと、変更内容がユースケース要素に反映されます。

定義された拡張点の内容は、以下のような形式で表示されます。



注意:

ユースケースを拡張する条件や利用する拡張点はノートとして拡張の接続に追加します。
