MOFダイアグラムの作成

MOFを定義するダイアグラムは、metamodelのステレオタイプを持つパッケージ内のクラス図になります。



MOFのダイアグラムを作成する手順は次の通りです。

#

操作方法

1

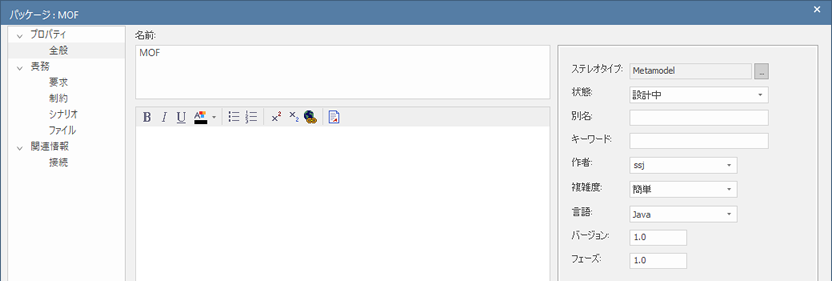

MOFの要素を格納するパッケージをモデルブラウザで右クリックし、パッケージのプロパティを選択します。ステレオタイプの欄で 「metamodel」 を選択してください。選択肢に含まれない場合には、ステレオタイプの選択ダイアログの「新規」ボタンを押して追加してください。



2

OKボタンを押します。

3

モデルブラウザ内のパッケージを右クリックし、コンテキストメニューから 「ダイアグラムの追加」 を選択して下さい。クラス図を作成して下さい。

4

ダイアラムの名前を入力して下さい。

5

Enterprise Architectのツールボックスで、メタモデルを選択して下さい。ツールボックス内の要素を利用してモデルを定義します。選択できない場合には、パースペクティブを切り替える必要があります。

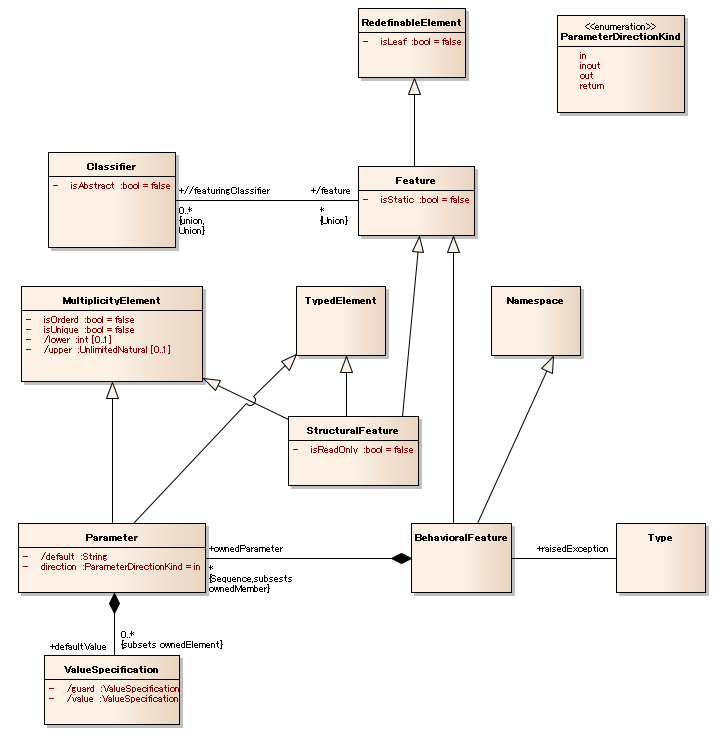

次の例は、MOFダイアグラムの例です。MOFダイアグラム内ではパッケージ・クラス・列挙・プリミティブ・汎化・関連・集約とコンポジションのみが利用できます。
