連結点



連結点擬似状態は複雑な遷移パスを表現する場合に利用されます。連結点は共通の遷移パスへと遷移をまとめる場合に利用されます。さらに、連結点は複数の遷移へと分割できます。フォーク/ジョイン擬似状態と異なる点は、連結点は入出力の遷移に対してガード条件を設定できます。つまり、ガード条件を満たさない場合には遷移しない場合があります。次の例では連結点擬似状態においてガード条件を利用した例です。

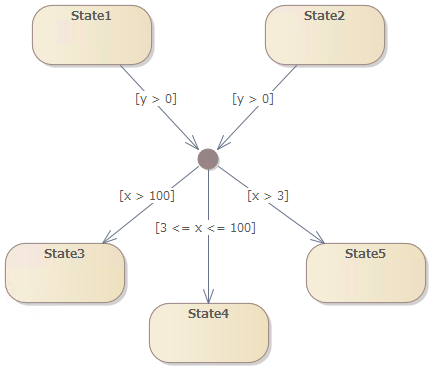

次の例では連結点擬似状態においてガード条件を利用した例です。







ツールボックスのアイコン
