ページ位置:  UMLのモデリング > UMLのダイアグラム > 振る舞い図 > タイミング図 > 時間範囲 >

時間範囲の選択

時間範囲の選択

作業

操作

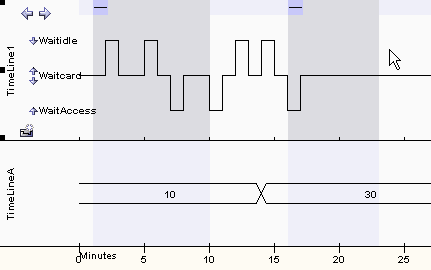

時間範囲を選択する

その時間範囲に対応する範囲指定領域をクリックしてください。

個々の時間範囲を選択する場合

[Ctrl]キーを押しながら時間範囲をクリックしてください。

(Windowsの複数選択の操作と同じです。)

一定範囲の時間範囲をまとめて選択する

まず最初の時間範囲の範囲指定領域をクリックした後、[Shift]キーを押しながら最後の時間範囲の範囲指定領域をクリックしてください。

(Windowsの範囲選択の操作と同じです。)





一つあるいは複数の時間範囲を選択した状態で、さらに次の操作が可能です。



作業

操作

選択済みの時間範囲の選択を解除する

[Ctrl] キーを押して対象の時間範囲を選択してください。同じ方法で、再度時間範囲を選択できます。「選択状態を反対にする」もご覧ください。



特定の一つのライフラインだけの時間範囲を選択したい場合

特定の一つのライフラインだけの時間範囲を選択したい場合には、[SHIFT] キーを押したままで時間範囲をクリックして下さい。



注意:

このような時間範囲の選択後、コピーや貼り付け・削除の操作が可能です。
