時間範囲の省略表示

時間範囲の内容を省略表示する

時間範囲を作成すると、その内容を省略して表示できます。

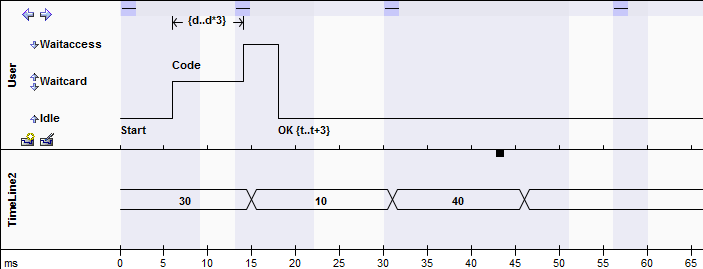

省略表示をしていない状態

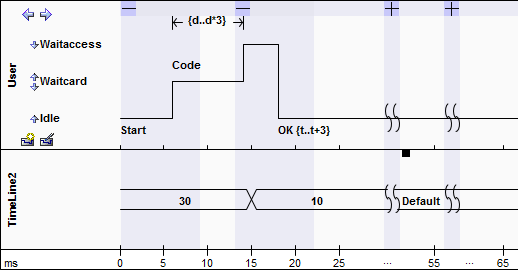

省略表示の状態







項目

説明



省略表示のためのショートカットアイコン:

  • :展開 クリックすると省略表示になります。
  • :省略 クリックすると省略表示が解除されます。



時間範囲が省略表示される場合には、そのダイアグラム内のすべてのライフラインで省略表示になります。

省略表示されているところで線が切れている場合には、省略されている内部の遷移で状態が変更されていることを示しています。

省略表示されているところで線が切れていない場合には、省略されている内部の遷移で状態が変更されてないことを示しています。

省略表示されている場合、時間の表示も省略形式で表示されます。





また、省略表示とその解除は、コンテキストメニューで実行できます。「時間範囲に対する操作」のページをご覧ください。
