状態グループ

ステートマシン図はクラスやオブジェクトが取りうる状態を表示し、ある状態から別の状態への遷移を示します。これらのダイアグラムはモデルブラウザのクラス要素の下に配置され、そのオブジェクトが時間とともにどのように変化するかを示すのに用いられることが多くあります。



画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。

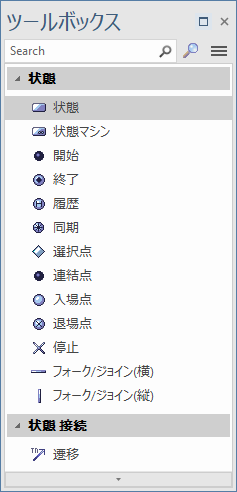

状態グループはステートマシン図で共通に利用する要素を提供します。





注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
