ライフラインの設定ダイアログ - 状態タブ

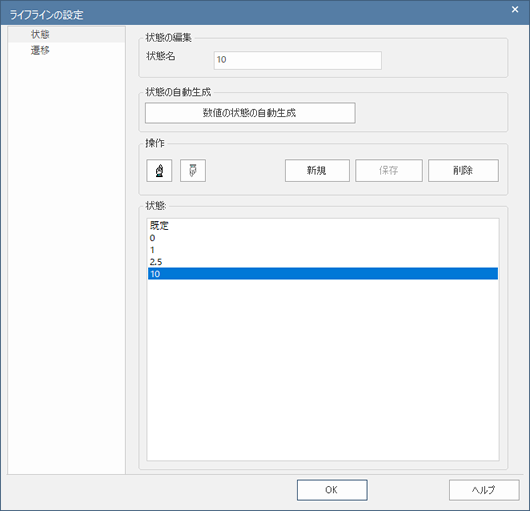

タイミング図のライフラインの設定や状態を管理するために、ライフラインの設定ダイアログの状態タブが利用できます。



このダイアログの表示方法は次の通りです。:







対象のライフラインに現在定義されているすべての状態が、「状態」一覧に表示されています。

ライフライン要素に定義されているすべての状態は状態パネルに表示されます。





新しい状態を追加する:

#

操作方法

1

「状態名」欄に、作成する状態の名前を入力します。

例:WaitState

2

保存ボタンを押します。

指定した名前の状態が「状態」一覧に追加されます。また、ダイアグラム内の要素にも表示されます。

3

新規ボタンを押します。

4

「状態名」の欄に、さらに作成する状態の名前を入力します。

5

必要に応じて2番から5番までの作業を繰り返します。

6

すべての状態を追加したら、OKボタンを押してダイアログを閉じます。





既存の状態の編集:

#

操作方法

1

「状態」一覧から対象の状態を選択します。

2

「状態名」の欄に表示されている名前を編集します。

3

保存ボタンを押します。





既存の状態の削除:

#

操作方法

1

「状態」一覧から対象の状態を選択します。

2

削除ボタンを押します。





状態の順序を変える:

#

操作方法

1

「状態」一覧から対象の状態を選択します。

2

あるいは のボタンを押して上下方向に動かすことで、順序を変更します。
