ライフラインの設定ダイアログ - 遷移タブ

タイミング図のライフラインの状態遷移を管理する方法として、バージョン6.5以前と同じような形式で設定できます。このような設定方法を行う場合には、ライフラインの設定ダイアログの遷移タブを利用します。



このダイアログを表示させる方法は次のいずれかになります。

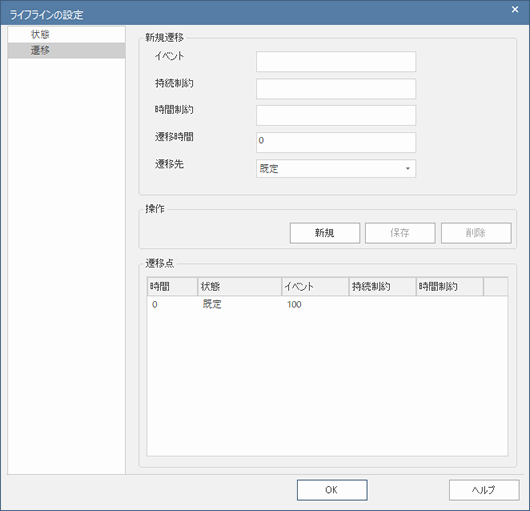

ライフラインの設定ダイアログは、表示直後は状態タブが開かれていますので、遷移タブに切り替えてください。



対象のライフラインに定義されている状態遷移は、すべて 「遷移点」の一覧に表示されます。







新しい遷移を追加:

#

操作方法

1

新規ボタンを押します。

2

「新規遷移」欄に必要な情報を入力します。

3

保存ボタンを押します。





遷移の編集:

#

操作方法

1

一覧内の対象の遷移をクリックします。

2

「遷移の編集」欄で、内容を編集します。

3

保存ボタンを押します。





遷移の削除:

#

操作方法

1

一覧内の対象の遷移をクリックします。

2

削除ボタンを押します。対象の遷移がダイアグラムからも削除されます。

3

OKボタンを押します。
