ユースケースグループ

ユースケースの要素はユースケース図の作成に利用されます。ユースケース図は構築するシステムの機能や要求・制約条件・ユーザがどのようにシステムを利用するのかを記述します。



ワークフローやシステムの振る舞いの把握には、ユースケース図とシーケンス図が関連する場合が多いです。

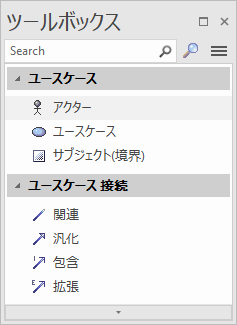

画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。



このユースケースグループでは、現在のダイアグラムに要素と接続を追加できます。



ユースケースグループはシステムの利用者の観点からみたシステムの機能をモデリングするのに利用されます。

このユーザはアクターと呼ばれ、木の人形のような形で描かれます。このユーザは、別のコンピュータシステムやその他のシステムを表す場合もあります。

ユースケースとは、ユーザが実行する作業や、システムが内部で持つ機能を細かく分離した機能単位です。銀行業務を考えると、ユースケースの例としては、ログイン・口座を開く・お金の転送・残金の確認・ログアウトなどがあります。このそれぞれに小さな目的(処理)があり、システムがユーザに提供する機能を分割しています。





注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
