クラスグループ

クラスグループはパッケージ図クラス図オブジェクト図で利用されます。これらの図は主にシステムの論理的な構造について記述するために利用されます。



このグループには、オブジェクトやクラス・インターフェースなどが含まれています。

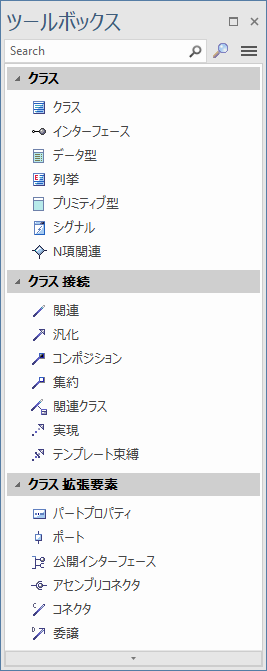

画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。



クラスグループにはクラスモデルとデータベースモデリングを作成する場合にも利用されます。

クラスモデリングにはクラスとインターフェースを利用します。場合によってはオブジェクトを利用することもあります。さらに、関連や汎化・集約などの関係を定義できます。



注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
