画面設計グループ

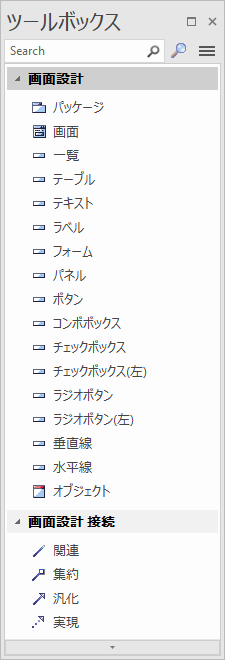

画面設計グループの要素はウィンドウやダイアログなどを設計する場合に便利です。



画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。



画面要素はウィンドウを表します。画面要素の上にGUI要素を配置し、画面構成を設計できます。



各種のGUI要素は画面要素の上に配置され、GUIのそれぞれのコントロールを表すのに利用します。

次の図は、ツールボックス内のGUI要素と画面要素を利用した例です。



要素を、画面やパネルなどの中に配置できます。ただし、一度配置すると、その画面やパネルのなどの要素の外には移動できなくなります。この状況を解除したい場合には、モデルブラウザ内で親要素の子(配下)として配置されている状況を解除してください。



画面要素やパネル要素などを画面から削除した場合、その要素に含まれるすべての要素も画面から削除されます。モデルから完全削除する場合も同様です。





注意:

  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
  • ツールボックスから、既存の他の要素の上に新規要素を作成する場合には、SHIFTキーを押しながらドロップすることで、動作の選択メニューを表示させずに配置できます。
  • ダイアグラム内で要素を移動し、他の要素の内側に移動した場合には、その要素から外に出すことはできなくなります。外に出す場合には、モデルブラウザ内で、要素間の親子関係を解消する(外に出したい要素をパッケージ直下に移動する)ことで移動できます。
  • ダイアグラム内で、他の要素を含む要素を削除した場合には、その要素内に配置されている要素もすべてダイアグラムから削除されます。
