シーケンスグループ

シーケンスグループはシーケンス図で利用される要素をまとめたグループです。モデルの処理の流れを示し、要素間のメッセージのやり取りを示します。ユースケースの振る舞いを表現するために利用されることも多くあります。

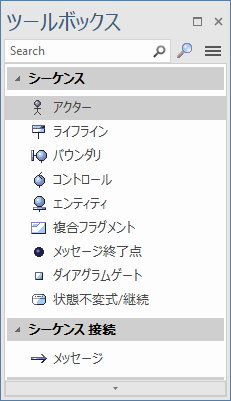

画像

説明

ツールボックスに含まれるそれぞれの要素や接続の概要は、それぞれの要素の種類接続の種類のページをご覧ください。



シーケンスグループは要素間の実行時の相互作用を表現するために利用されます。アクターやクラス・バウンダリ・コントロール・エンティティなどが利用されます。

メッセージは要素間の情報や処理の流れを示すために利用されます。

このグループには、アクター・ライフライン・バウンダリコントロールエンティティとメッセージが含まれます。



メッセージの作成は、起点となる要素と終点となる要素を選択する必要があります。



ライフライン要素は、シーケンス図において振る舞いを表現するための要素です。他のダイアグラムで配置・利用することは想定していません。





注意:

  • 相互作用要素は、シーケンス図を保持する要素です。シーケンス図に配置されることはありません。
  • 複合フラグメント要素は、alt,opt などさまざまな種類のフラグメントを作成するために利用します。
  • 自己メッセージやシグナル送信もメッセージとして作成します。
  • 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ&ドロップでも追加できます。
  • 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
