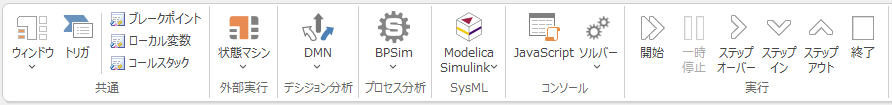

「シミュレーション」リボンには、Enterprise Architectで利用できるシミュレーション機能に関する項目が含まれています。
シミュレーション機能は、ステートマシン図などで利用できるシミュレーション機能・外部実行の状態マシン・BPSim・ModelicaやSimulink連携(SysMLシミュレーション)があります。これらのすべての機能について、このリボンを利用します。BPSimとSysMLSimは、事前に設定した条件に従って自動実行となりますが、それ以外のシミュレーションについてはこのリボン内にあるボタンを利用し、ステップ実行や一時停止なども可能です。
含まれるパネル
項目 |
説明 |
共通 |
共通パネルは、ステートマシン図などで利用できるシミュレーション機能と外部実行の状態マシンを利用したシミュレーション機能の両方で利用するいくつかのサブウィンドウを呼び出します。 |
外部実行 |
外部実行の状態マシン要素に対するシミュレーションを実行します。 |
デシジョン分析 |
DMNで記載されたモデルのシミュレーションを実行します。 |
プロセス分析 |
このパネルは、BPSimの設定タブを表示するボタンが含まれます。また、定義済みのBPSimの設定要素を検索できます。 |
SysML |
このパネルは、SysMLシミュレーションの設定タブを表示するボタンが含まれます。また、定義済みのSysMLシミュレーション要素を検索できます。 |
コンソール |
シミュレーションに関係する動作を直接入力して即時実行するためのコンソールを開きます。 |
実行 |
「実行」パネルには、ステートマシン図などで利用できるシミュレーション機能と外部実行の状態マシンを利用したシミュレーション機能の両方で利用できる、シミュレーション動作を制御するためのボタンが含まれています。 |
パネル内の個々の項目の説明へのリンク
次の表は、このリボンから呼び出せる項目の説明ページへのリンクです。
(説明ページがない項目は機能の概要を記載しています。)
共通 |
||
ウィンドウ |
ウィンドウ |
|
シミュレーション要素の検索 |
シミュレーション要素となり得る要素を検索します。 |
|
最近更新したステートマシン図 |
||
最近更新したアクティビティ図 |
||
トリガ |
||
ブレークポイント |
||
ローカル変数 |
||
コールスタック |
||
外部実行 |
||
状態マシン |
生成・ビルドと実行 |
|
生成 |
||
ビルド |
||
実行 |
||
外部実行の状態マシン要素の検索 |
||
ソースコードの表示 |
||
動作解析の設定 |
||
デシジョン分析 |
||
DMN |
DMNシミュレーションウィンドウ |
DMNのシミュレーションサブウィンドウを開きます。 |
DMN表現 |
DMNの表現エディタサブウインドウ を開きます。 |
|
DMN設定要素の検索 |
モデル内のDMN設定要素を検索します。 |
|
プロセス分析 |
||
BPSim |
BPSim |
|
BPSimの設定要素の検索 |
||
SysML |
||
Modelica/Simulink |
シミュレーションの設定 |
|
SysMLシミュレーションの設定要素の検索 |
||
コンソール |
||
JavaScript |
JavaScriptを実行することのできるコンソールウィンドウを開きます。 |
|
ソルバー |
MATLAB |
|
Octave |
||
実行 |
||
開始 |
||
一時停止 |
||
ステップオーバー |
||
ステップイン |
||
ステップアウト |
||
終了 |
||
参照:
