シーケンス図の要素

シーケンス図は実行時の要素間の相互作用を表現するための図です。

シーケンス図ではユースケースシナリオを説明するための図としても利用されます。ユースケース図に含まれるアクターとユースケースに関連する要素をシーケンス図に配置し、ユースケースが要求する機能の具体的流れを定義するために利用できます。

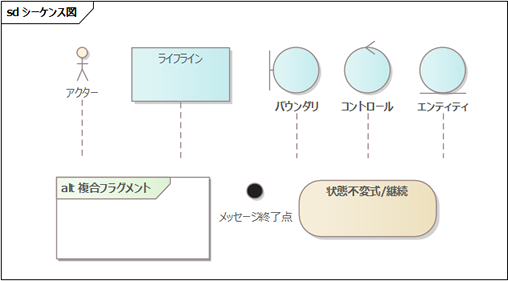

要素	説明
アクター	アクターの実行時のインスタンスです。スティックマン形式の表示と、四角形での表示の両方が可能です。
ライフライン	実行時のオブジェクトを示します。
バウンダリ	画面や入出力デバイスなどを示します。UMLで定義されている要素ではありません。
エンティティ	永続的な要素を示します。一般的には、データベースのテーブルなどが該当します。UMLで定義されている要素ではありません。
コントロール	処理内容を実際に担当する要素を示します。UMLで定義されている要素ではありません。
